2公里電力隧道及井道作業區手機信號覆蓋系統方案
2023-05-24 10:24:36

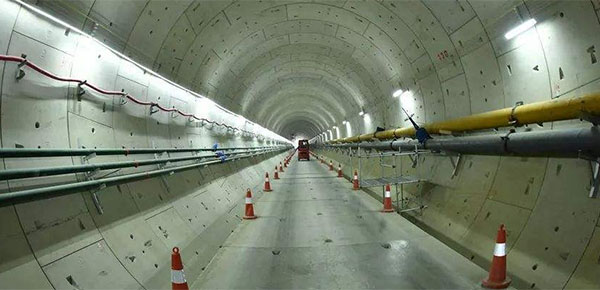

項目說明：天津電力隧道信號覆蓋系統，長度約2公里，隧道內有3個井道，
需要對隧道以及井道作業區進行隧道三網通信號覆蓋，安裝完成后隧道洞內可以達到正常通話+上網功能。
方案設計：
1、首先是隧道內，采用一拖二的光纖近端直放站+光纖遠端直放站對隧道進行覆蓋，每一臺遠端接2個板狀天線，可覆蓋距離約為900米，因此2臺遠端可覆蓋距離1800米。由于尾部有部分彎曲的角度，因此在尾部增設一臺2W功率的無線直放站，用于覆蓋尾部彎曲的隧道段。
2、作業區覆蓋：井道內面積不大，可采用3臺2W功率的直放站對每個井道進行室內的信號增強隧道手機信號覆蓋。
連接示意圖：
設備清單
序號 | 名稱 | 型號 | 單位 | 數量 |
1 | 10W三頻近端機 | 近端KFB-GDW-N | 臺 | 1 |
2 | 10W三頻遠端機 | 遠端KF40D-GDW-R | 臺 | 2 |
3 | 2W三頻無線直放站 | KW35A-GDW | 臺 | 4 |
4 | 室外大對數周期接收天線 | ODS-12NK-70/270 | 副 | 5 |
5 | 板狀發射天線 | OBZ-15NK-698/2700 | 副 | 5 |
6 | 1/2饋線 | 50-12饋線 | 米 | 200 |
7 | 二功分器 | CASP-2N-2 | 個 | 2 |
8 | 吸頂天線 | IXD-3NK-80/270 | 個 | 6 |
9 | 二功分器 | CASP-2N-2 | 個 | 5 |
10 | 1/2饋線接頭 | N-J-1/2 | 個 | 50 |
11 | 光纖線纜 雙FC接頭（1芯2鋼絲） | CQ | 米 | 1000 |
文章來源：www.hzdzb.cn 林創手機信號放大器
